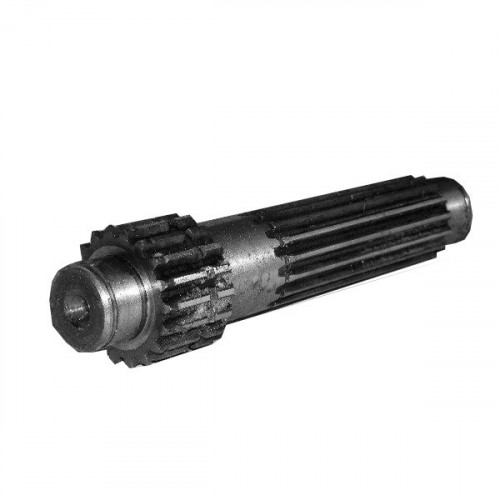

Вал 1-й передачи и з/х с приводом ГХУ КПП МТЗ-80 (пр-во МТЗ)

Описание

Вал первой передачи и заднего хода устанавливается на тракторах МТЗ-80, 82, 892, 920, 950 с приводом, установкой гидроходоуменьшителя (ГХУ), оригинальный, производства ОАО «Минский тракторный завод», ОАО «МТЗ», г. Минск, Республика Беларусь Любая коробка передач представляет собой набор расположенных в едином корпусе (называемом картером) параллельных валов с расположенными на них шестернями. В трёхвальной коробке передач имеются первичный, вторичный и промежуточный валы. Первичный (ведущий) вал через сцепление соединяется с маховиком двигателя. Вторичный (ведомый) вал жёстко соединён с карданным валом. Промежуточный вал служит для передачи вращения от первичного вала вторичному. Первичный и вторичный валы расположены последовательно, вторичный опирается при этом на подшипник, установленный в хвостовике первичного. Жёсткой связи они не имеют и вращаются независимо друг от друга. Промежуточный вал расположен под первичным и вторичным валами параллельно им, нередко со смещением вбок. На валах находятся блоки шестерён. Чтобы уменьшить шумность работы, шестерни обычно делают косозубыми. На первичном валу находится ведущая шестерня, приводящая промежуточный вал в движение. На промежуточном валу расположен блок промежуточных шестерён, шестерни которого как правило жестко соединены с промежуточным валом и часто изготавливаются как единое целое с ним. На вторичном валу расположены ведомые шестерни, которые могут либо находиться на продольных шлицах вала и свободно перемещаться по ним в продольном направлении (скользящие шестерни), либо свободно вращаться на нём (шестерни постоянного зацепления), в этом случае их продольное перемещение исключено, а передача включается путём присоединения шестерни к валу скользящей на его шлицах муфтой включения передач, часто снабженной механизмом, выравнивающим угловые скорости вала и шестерни — синхронизатором. В несинхронизированных КП спортивных автомобилей или спецтехники для этой же цели часто используются кулачковые муфты. В двухвальной коробке передач имеются только первичный (ведущий) и вторичный (ведомый) валы, а крутящий момент передаётся непосредственно с шестерён первичного вала на шестерни вторичного. Скользящие шестерни и/или шестерни постоянного зацепления со скользящими муфтами включения (зубчатыми либо кулачковыми) могут располагаться как на первичном, так и на вторичном валу. Изредка для передачи вращения с первичного или промежуточного вала на вторичный вместо пар шестерён могли использоваться многорядные бесшумные зубчатые цепи Морзе или Рейнольда, что особенно широко практиковалось на дорогих автомобилях до повсеместного введения малошумных косозубых шестерён постоянного зацепления. При этом одна из звёздочек цепного привода выполнялась как единое целое с валом, а связанная с ней цепью вторая (обычно — расположенная на вторичном валу) могла быть зафиксирована на своём валу при помощи зубчатой либо кулачковой муфты, при этом цепь начинала передавать крутящий момент.
